Как правильно выбрать циркуляционный насос

Отопительные системы с естественной циркуляцией сегодня практически не используются. При самопроизвольном движении теплоносителя добиться равномерного прогрева сложно. Другие неудобства – при проектировании нужно избегать сужений и поворотов трубопровода, а сам источник тепла, например, отопительный котел располагать в самой нижней точке по отношению к разводке.

Системы отопления, укомплектованные циркуляционным насосом, будут функционировать в домах с любой конфигурацией разводки. Однако нужно учитывать, что эффективность работы можно обеспечить только в том случае, если насосное оборудование подобрано корректно, с учетом параметров конкретной системы. О том, как правильно выбрать циркуляционный насос, мы расскажем в данной статье.

Циркуляционный насос и его применение

Циркуляционный насос представляет собой механизм, который приводит в движение жидкость в замкнутой системе. Конструктивно прибор состоит из корпуса, внутри которого размещен ротор с крыльчаткой (вращающаяся часть), перекачивающей жидкость.

Такие устройства используются:

• в отопительных системах;
• в бытовом горячем водоснабжении;
• для принудительного движения жидкостных сред в системах кондиционирования и охлаждения воздуха.

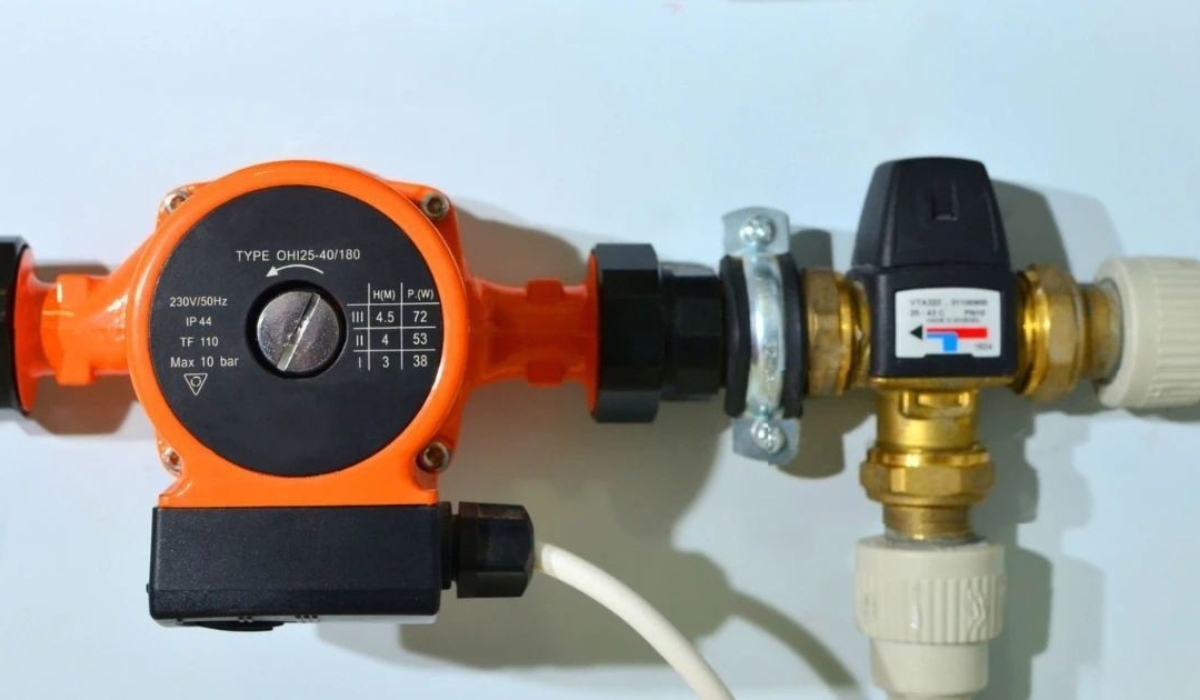

Возможная схема подключения циркуляционного насоса к системе отопления с принудительной циркуляцией теплоносителя

Мы предлагаем циркуляционные насосы проверенных торговых марок. Установка такого устройства решает проблемы, которые могут возникать в системах с естественным движением теплоносителя. Такой агрегат «заставляет» двигаться рабочую среду, поддерживает оптимальный уровень давления. Также использование насоса позволяет эффективнее распределять тепловую энергию. Теплоноситель движется с определенной скоростью, не успевая остывать, что в результате дает выгоду в 30% на экономии ресурсов (газа, дров, электричества).

Важные критерии выбора циркуляционного насоса

Внешне все насосы похожи между собой, но при этом они имеют существенные функциональные отличия. На что же обратить внимание? Важно учесть следующие принципиальные моменты:

1. Расходные и напорные характеристики.
2. Место эксплуатации.
3. Тип управления.

Расход насоса характеризует количество теплоносителя, которое прибор способен перекачивать за час работы, другими словами – это его производительность. Напорные характеристики показывают запас энергии потока, которую насос может использовать для преодоления гидравлического сопротивления системы. Как правило, у бытовых циркуляционных насосов с большими напорными характеристиками низкий расход (и наоборот) – убедитесь в этом сами.

Итак, как выбрать циркуляционный насос? Прежде всего, нужно придерживаться действующих рекомендаций государственных норм и нормативного метода гидравлического расчета. Рассчитав параметры конкретной системы (скорость, шероховатость элементов и их гидравлические сопротивления), можно получить искомый напор. Вычислить расход можно после подсчета теплового баланса системы.

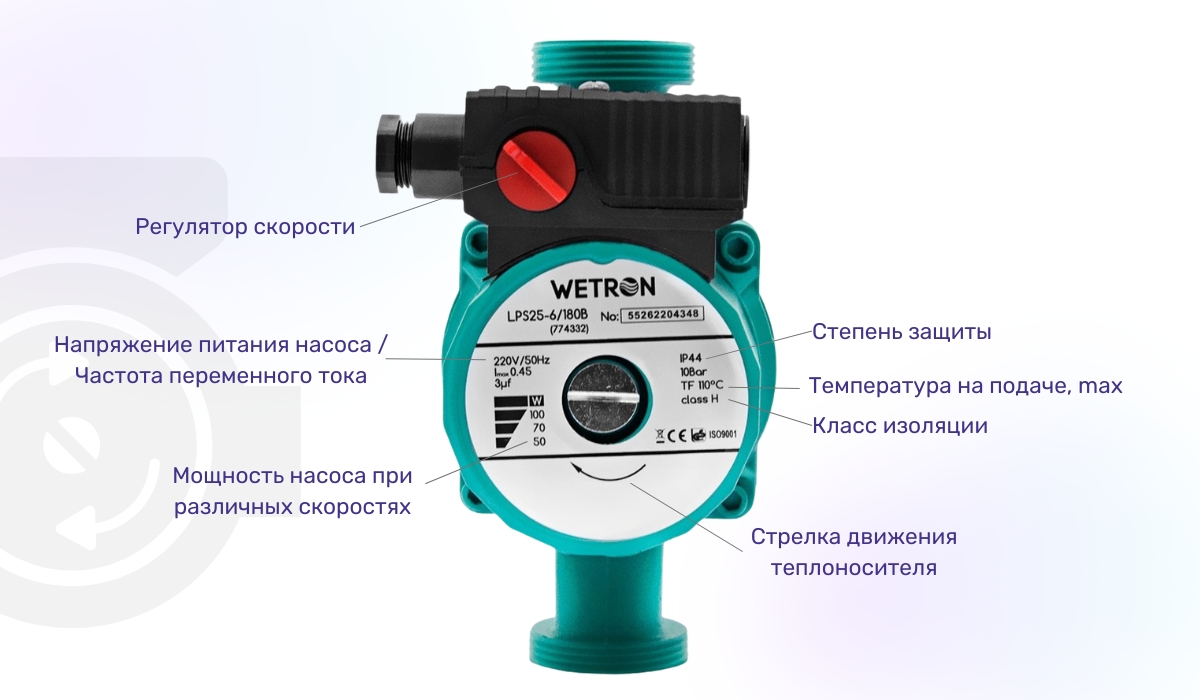

Что означают обозначения на циркуляционном насосе

Расчет производительности

Рассчитать производительность можно по формуле Q = W:Cx(t₂ – t₁), где:

• Q – расход теплоносителя.
• W – количество энергии, которую нужно передать по системе. Если отопительный котел один, W равняется его мощности.
• C – коэффициент теплопроводности теплоносителя. Для воды С= 1163 Вт/(м³х°С).
• t₂–t₁ – разница температурных показателей горячей воды и «обратки».

Расчет напорных характеристик

При точном расчете напорных характеристик применяются довольно сложные формулы, а также учитываются точные значения диаметров основных и обходных труб, число узлов и разветвлений, сопротивление отопительного котла, клапанов, вентилей и пр. Чтобы сориентироваться, мы предлагаем воспользоваться упрощенной формулой h = (R x L x FZ), где:

• h – искомый напор (величина, которая вычисляется в метрах).
• R – потери на трение о стенки труб (примерно 1,5 см на каждом погонном метре трубопровода).
• L – общий метраж разводки (в метрах).
• FZ – специальная поправка на сопротивление котла (принимается за 1,3, если есть термостатический вентиль, то 2,2).

Рассчитав параметры системы, нужно подбирать насос, прибавив к полученным данным 10-15% от производительности и напора. Это нужно для того, чтобы прибор не работал под максимальной нагрузкой.

Выбираем циркуляционный насос с учетом места эксплуатации

Насосы различаются по месту установки. Например, для рециркуляции в системе горячего водоснабжения нужны агрегаты с коррозионно устойчивыми рабочими колесами и корпусами. Они имеют сертификаты, которые подтверждают, что устройства не выделяют токсических и ядовитых веществ при контакте с водой. При этом уровень коррозии настолько низкий, что им можно пренебречь.

Рекомендуем обратить внимание на циркуляционные насосы для рециркуляции ГВС в каталоге нашего магазина Vencon. Также можем предложить насосное оборудование для домов и квартир, где в качестве отопительного агрегата установлен газовый или электрический котел. Есть приборы для системы холодного водоснабжения.

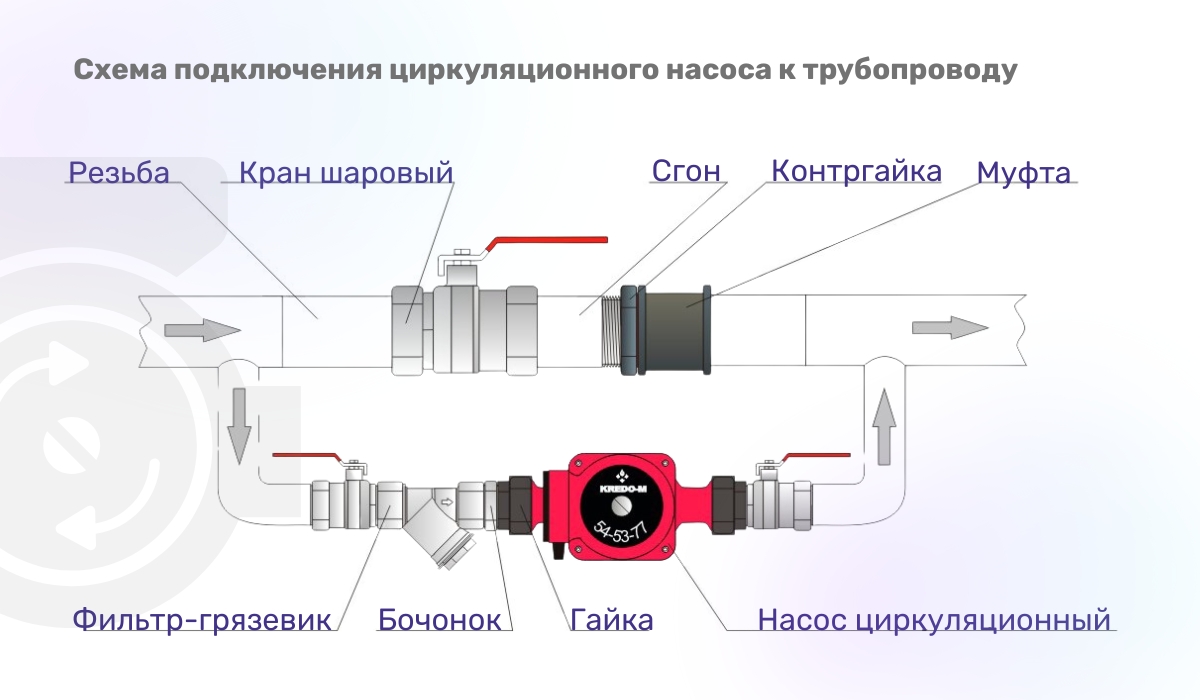

Подключение циркуляционного насоса к трубопроводу

Разновидности насосов по типу управления

Простые модели (одно- и трехскоростные) не могут подстраивать свои напорно-расходные параметры под конкретные потребности системы. В более сложных агрегатах предусмотрены функции самоуправления. Исходя из данных, полученных из штатных термопар, датчиков потока и дифференциальных манометров, насосы адаптируются под текущие характеристики.

Насосы с фиксированными скоростями подходят для простых систем. Также их можно устанавливать в тех местах, где основная задача заключается в перемещении большого объема теплоносителя к конкретному потребителю (например, от каскада из нескольких котлов в котельной через коллектор индивидуально к каждой квартире).

Насосы с функциями самоуправления можно использовать:

• в системах любой сложности;
• для реновации старых систем.

Стоит отметить, что регулируемые агрегаты самые экономичные. К примеру, циркуляционные насосы Grundfos серии Alpha2 из нашего каталога потребляют не более 6 Вт, что в год составляет около 90 кВт.

В случае реновации старых систем советуем обратить внимание на модели серии Grundfos Alpha1 L. В этих приборах есть предустановленные программы управления теплыми полами и радиаторным отоплением. Однако, стоит учитывать, что насосы с самоуправлением стоят дороже обычных моделей. Не всегда целесообразно применять мощные модели на системах с большими потерями давления. Не обходите вниманием циркуляционные насосы с Bluetooth управлением. Они удобны тем, что их можно подключить к мобильным устройствам для беспроводного обмена данными.

Какой выбрать циркуляционный насос по типу?

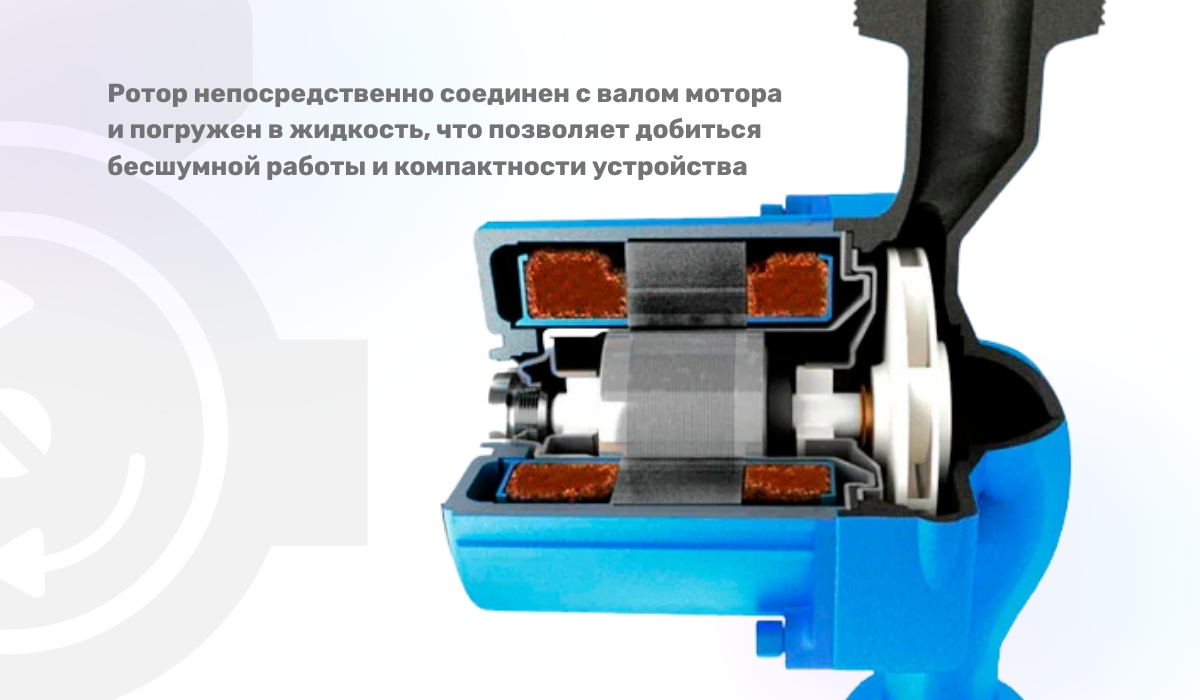

Насосное оборудование бывает двух типов: с сухим и мокрым ротором. В системах бытового назначения чаще всего используются последние. Их особенность – контактируют напрямую с рабочей средой. Преимущества циркуляционных насосов с мокрым ротором, которые представлены на нашем сайте:

• бесшумная работа;
• минимальное техническое обслуживание;
• возможность управления скоростью перекачивания жидкости;
• имеют продолжительный срок службы.

Слева циркуляционный насос с сухим ротором, справа - с мокрым

В каталоге нашего магазина представлено насосное оборудование с мокрым типом ротора. Хотим акцентировать ваше внимание на циркуляционных насосах Wilo, Grundfos, Roda, Caleffi. Они заслужили доверие потребителей эффективностью, надежностью, качеством сборки.

Подбираем циркуляционный насос – что еще важно учесть?

При выборе конкретной модели нужно иметь в виду, сколько свободного места предусмотрено в котельной или в определенном узле для установки циркуляционного насоса. Среди бытовых приборов есть два типоразмера по длине: 130 мм и 180 мм. При этом очень важно во время монтажа придерживаться порядка и расположения прибора, рекомендованного производителем.

Циркуляционные насосы бывают горизонтальными и вертикальными. Первые монтируются классическим способом – рабочее колесо и электродвигатель находятся на одном уровне. Вторые – отличаются размещением мотора над рабочим элементом. Залог корректной работы и тех, и других разновидностей – грамотный монтаж. Заказать профессиональную установку циркуляционных насосов можно у наших экспертов.

Материал корпуса

Это не менее важный параметр выбора, который определяет износостойкость оборудования. Стоит учитывать, следующие критерии выбора циркуляционного насоса. Приборы с корпусом, выполненным из:

• Бронзы – устойчивы к коррозии. Они предназначены для работы с водой, в которой повышенное содержание кислорода.
• Латуни – устойчивы к окислительным процессам в горячей и холодной воде.
• Нержавеющей стали – имеют низкие коррозионные качества, по прочности уступают только чугунным моделям.
• Чугуна – крайне прочные. Насосы тяжелые по весу, но надежные.

Тип подключения

Выбираем циркуляционный насос с учетом ширины труб. Для разводки с шириной труб 1-2 дюйма (2,5-5 см) подойдет прибор с резьбовым типом соединения. Для трубопроводов с диаметром больше 5 см – подбирайте фланцевое соединение.

В нашем каталоге представлены как резьбовые циркуляционные насосы, так и фланцевые, среди которых вы сможете найти вариант, исходя из индивидуальных особенностей вашей системы отопления.

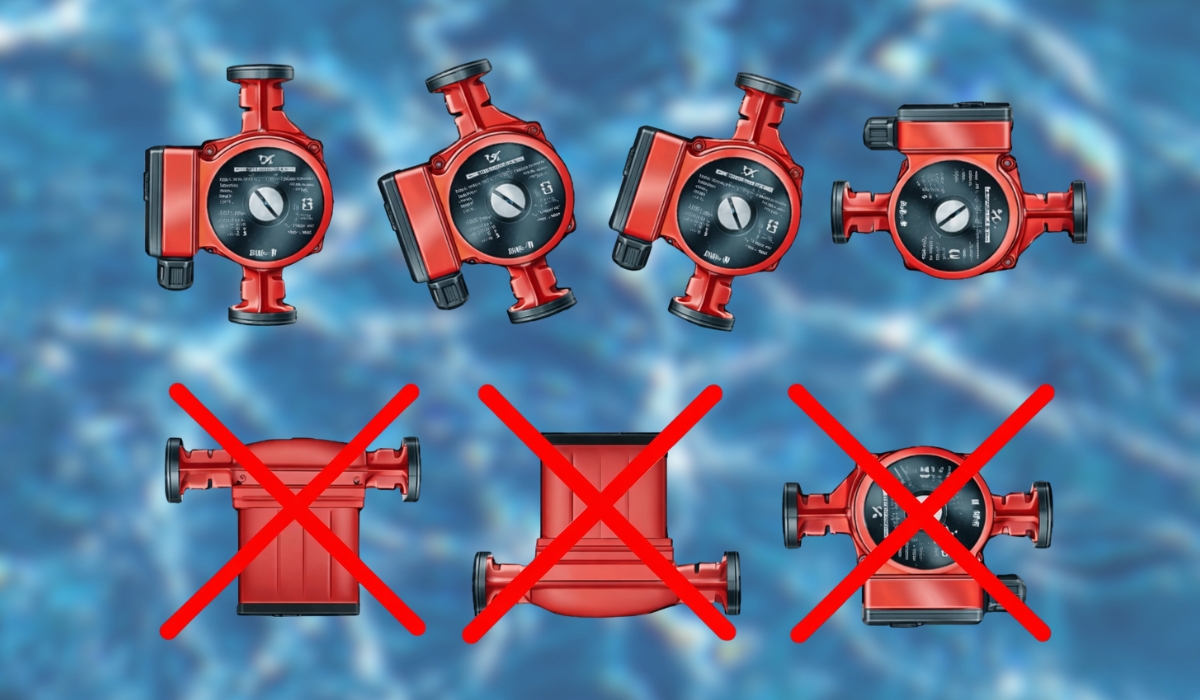

Правильное подключение циркуляционного насоса и неправильное

Назначение насосного оборудования

Для корректной и эффективной работы насосных агрегатов необходимо грамотно их подбирать по назначению. У нас в магазине можно выбрать циркуляционные насосы для балансировки системы отопления – такие приборы повышают комфорт, экономны, не допускают перегрев на разных участках. Также представлены насосы для:

• Отопления – повышают эффективность работы котла, способствуют равномерному прогреву.
• Повышения давления – увеличивают напорные параметры в системе.
• Рециркуляции ГВС – обеспечивают быструю и ровную подачу горячей воды.
• Солнечных систем – приборы разработаны специально для работы в электрифицированных районах.
• Тепловых насосов – способствуют равномерному распределению тепла в системах отопления, построенных на ТН.

Обратите внимание: у нас есть циркуляционные насосы для теплого пола. Они используются для эффективного распределения теплоносителя в трубах в полу. Наши эксперты также включили в правила выбора циркуляционного насоса такой параметр, как материал рабочего колеса. Это может быть:

• Нержавеющая сталь – хороший компромисс между производительностью и энергопотреблением.
• Полипропилен, полиэстер – устройства быстро перекачивают воду (с другими видами теплоносителя не работают).
• Стекловолокно – не подвержены разрушению, могут работать с разными видами теплоносителя (эмульсия, этанол и пр.).

Надеемся, что после прочтения статьи, вы разобрались с вопросом, как подобрать циркуляционный насос. Если нужна консультация, обращайтесь к нашим экспертам. У нас можно приобрести насосное оборудование в кредит, предоставляется доставка по всей Украине.
